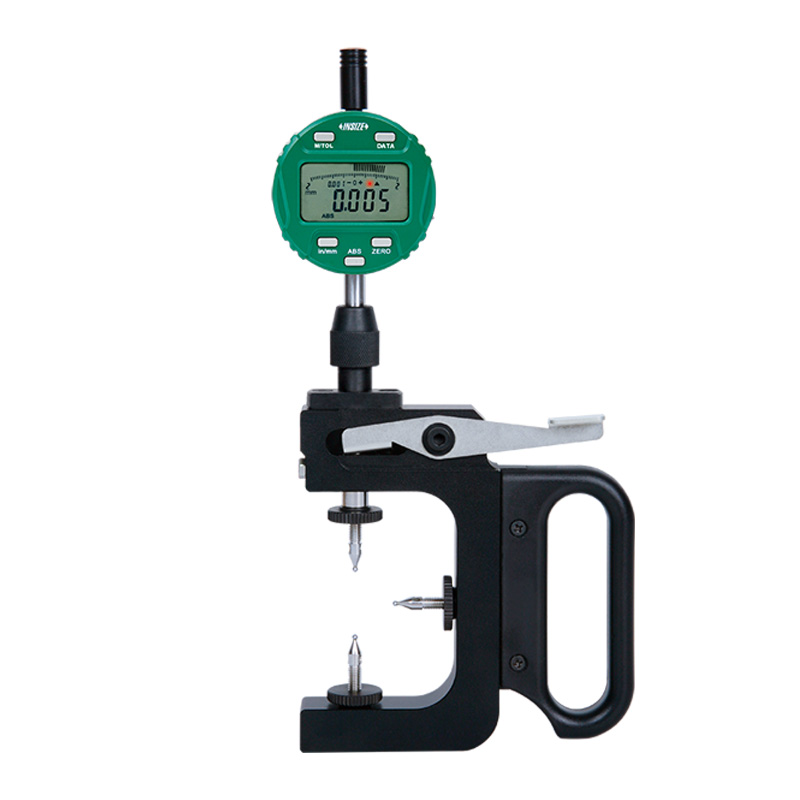

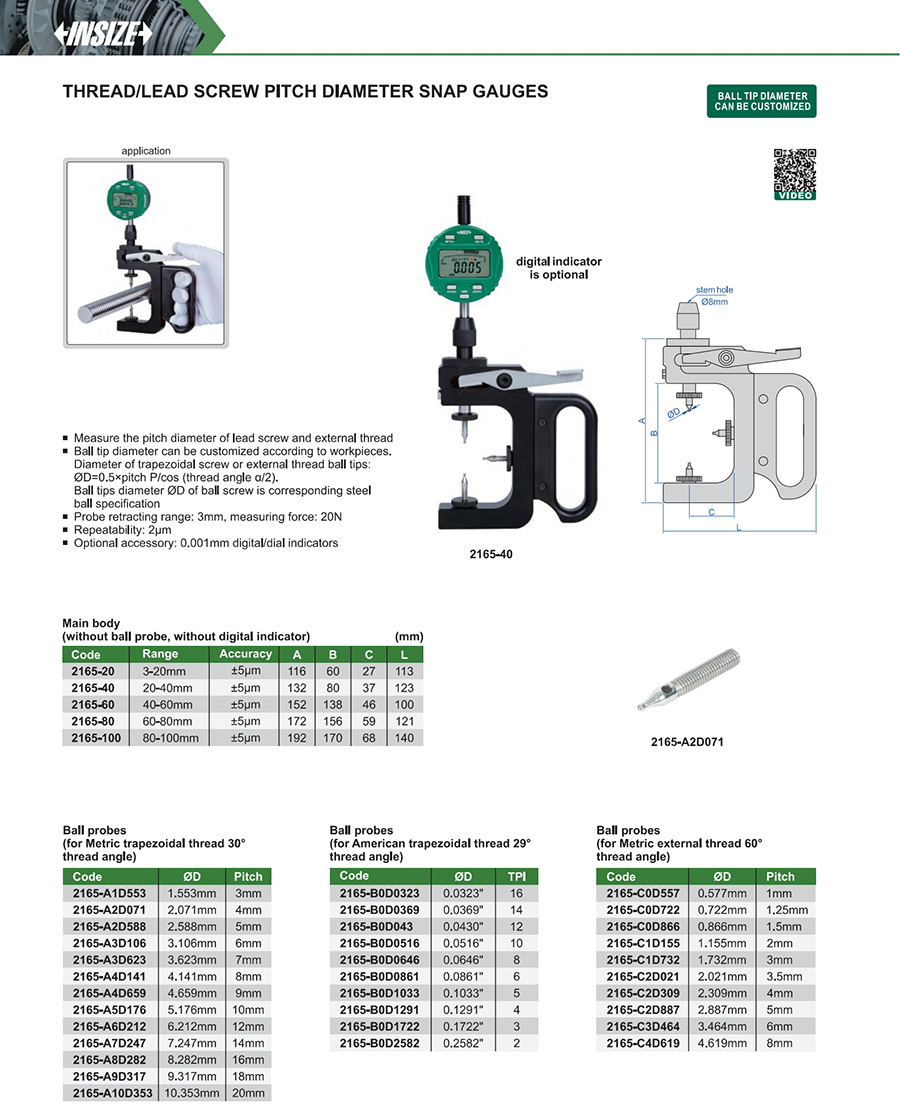

Контрольные калибры для определения диаметра шага резьбы
Код: 2165
Измерьте шаг резьбы ходового винта и наружной резьбы.
Диаметр наконечника шарика может быть подобран в соответствии с обрабатываемой деталью. Диаметр наконечников шариков трапецеидального винта или наружной резьбы: ØD = 0,5 × шаг P/cos (угол резьбы α/2)
Диаметр наконечников шариков (ØD) шариковинтовой передачи соответствует характеристикам стальных шариков.
Диапазон втягивания щупа: 3 мм, усилие измерения: 20 Н
| Код | Диапазон | Точность |
|---|---|---|
| 2165-20 | 3-20mm | ±5µm |
| 2165-40 | 20-40mm | ±5µm |
| 2165-60 | 40-60mm | ±5µm |
| 2165-80 | 60-80mm | ±5µm |
| 2165-100 | 80-100mm | ±5µm |
