Как INSIZE помогает ведущему производителю редукторов для ветровых турбин повысить эффективность и точность контроля
21-05-2026
Редуктор — это «сердце» ветрогенератора. Даже незначительное отклонение от заданного значения усилие предварительной затяжки болтов может привести к неправильному зацеплению шестерен, усилению вибрации во всей установке и, в конечном итоге, к остановкам или повреждению оборудования, что повлечет за собой убытки на миллионы. Для ведущих производителей редукторов для ветрогенераторов точное измерение усилие предварительной затяжки болтов является важнейшим фактором обеспечения качества продукции.
Три устройства, не отвечающие требованиям: узкие места в процессе проверки
Ведущий производитель редукторов для ветровых турбин ранее приобрел три устройства для измерения усилия предварительной затяжки болтов других марок. После нескольких лет эксплуатации в условиях интенсивного производственного графика постепенно возникла ряд серьезных проблем:
● Низкая стабильность измерений: В ходе испытаний в различных мастерских и при разных температурных условиях наблюдались значительные колебания данных, а низкая повторяемость результатов не позволяла использовать их в качестве надежного показателя качества.
● Процесс, требующий много времени: Проверка одного болта требовала выполнения нескольких подготовительных операций — шлифования поверхности, нанесения контактного геля и установки датчиков — что занимало более 3 минут на каждый болт и значительно замедляло работу сборочной линии.
● Легко повреждаемые датчики и высокие затраты на техническое обслуживание: Датчики часто выходили из строя, что приводило к длительным циклам замены и значительным затратам на техническое обслуживание.
По мере расширения производственных мощностей ограничения существующей системы контроля становились всё более очевидными. Компании срочно потребовалась более стабильная и эффективная альтернатива. Проведя тщательное исследование рынка, она обратилась к INSIZE — надежному бренду в сфере промышленных измерений — и запросила демонстрацию оборудования на месте.
Мгновенное крепление и измерение: INSIZE UFT-Q100 открывает новые горизонты в области контроля качества

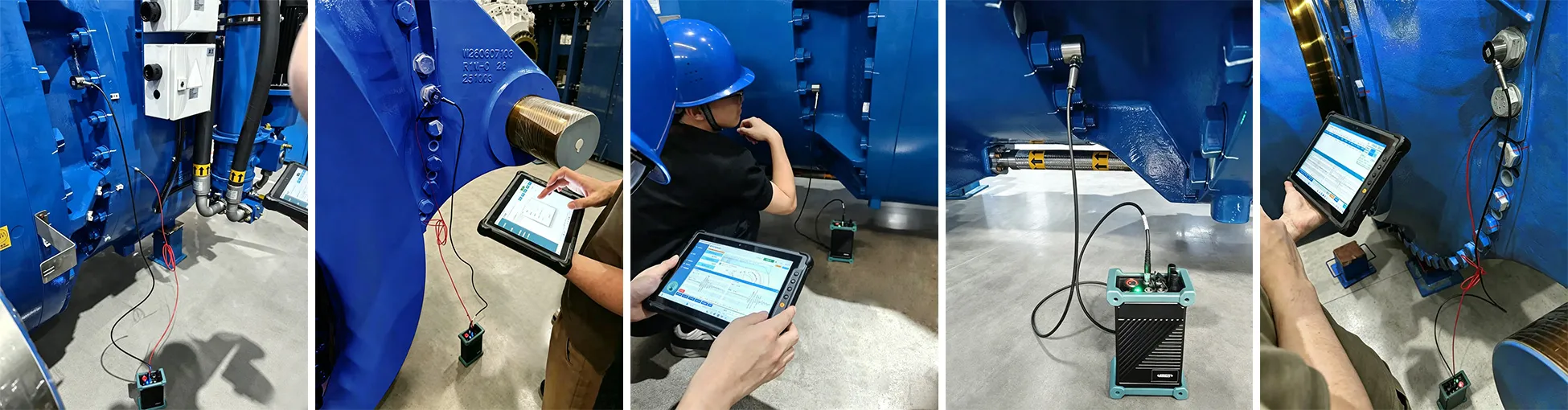

( Команда разработчиков INSIZE посетила производственные помещения вместе с UFT-Q100 Электромагнитный ультразвуковой прибор для измерения осевой силы болтов)
Благодаря использованию базовой технологии INSIZE, UFT-Q100 решает проблемы, связанные с традиционными методами контроля:
● Не требуется никакой предварительной подготовки поверхности: В отличие от традиционных приборов, UFT-Q100 использует электромагнитно-ультразвуковую технологию, что обеспечивает настоящую функциональность «приложил — измерил». Предварительная обработка поверхности болта не требуется — даже болты с маслом или легкой ржавчиной можно измерить мгновенно. Достаточно просто приложить датчик к головке болта, и точные данные об осевой силе отобразятся в течение 2 секунд.
● Не требуется предварительное измерение длины: Благодаря уникальной технологии измерения с использованием двух волн (поперечной и продольной) устройство напрямую выдает абсолютное значение осевой силы без необходимости предварительного измерения начальной длины болта, что полностью исключает трудоемкие этапы калибровки.
● Расширенная температурная компенсация: Решая главную проблему клиентов — стабильность измерений — прибор UFT-Q100 оснащен встроенным высокоточным датчиком температуры с автоматической полной температурной компенсацией. Это гарантирует точность измерений в пределах ±5 % в промышленных условиях при температуре от -20 °C до 60 °C.
● Повышение эффективности отчетности: Устройство поддерживает быстрое измерение болтов с одинаковыми характеристиками одним нажатием, автоматическое сохранение данных, а также экспорт отчетов в формате Excel и статистических диаграмм одним нажатием, что позволяет повысить эффективность составления отчетов о проверке на 90 %.
Реальные результаты: как завоевать доверие клиентов благодаря удобству и точности
В ходе недельной оценки на месте инженеры INSIZE провели несколько циклов повторных измерений для различных типов болтов, широко используемых в редукторах ветровых турбин. Результаты были однозначными:
● Время проверки одного болта сократилось с более чем 3 минут до менее 30 секунд — общая эффективность проверки повысилась более чем на 70 %.
● 10 повторных измерений, проведенных в одинаковых условиях, показали отклонение данных менее чем на 2% — что значительно превосходит стабильность имеющегося у заказчика оборудования.
● Специальная подготовка не требуется — обычные сборщики могут самостоятельно работать с устройством уже после 10-минутного инструктажа.
По итогам оценки руководитель отдела качества компании-заказчика заявил: «Нас давно беспокоили колебания данных и сложные процедуры. Устройство INSIZE полностью решило наши проблемы. Оно значительно снижает нагрузку на наш контрольный персонал, но, что еще важнее, данные получаются точными и стабильными, что позволяет нам гораздо увереннее относиться к качеству нашей продукции».
Conclusion
Это сотрудничество не только помогло производителю редукторов для ветровых турбин решить проблемы, связанные с контролем усилие предварительной затяжки болтов, но и позволило компании INSIZE приобрести ценный опыт в сфере ветроэнергетики. Благодаря простоте в эксплуатации, точности вывода данных и исключительной стабильности, система INSIZE UFT-Q100 Электромагнитный ультразвуковой прибор для измерения осевой силы болтов стала идеальным решением для контроля качества болтовых соединений в различных отраслях, включая ветроэнергетику, атомную энергетику и нефтехимическую промышленность.
