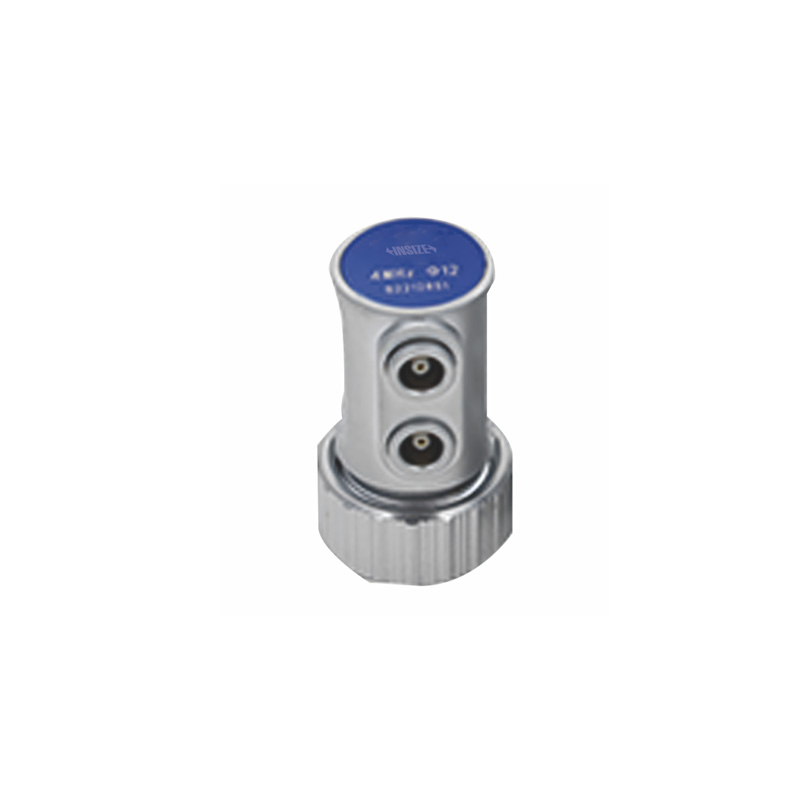

Двухэлементные прямые зонды
Код: UFD-S□L□E□F□
Подходит для обнаружения дефектов вблизи поверхности, а также для обнаружения параллельных или почти параллельных поверхностей.
Двухэлементная конструкция, один передатчик и один приемник.
Обнаружение вертикально падающих продольных волн путем прямого контакта зонда с поверхностью заготовки.
Контактная поверхность изготовлена из твердого износостойкого материала, который хорошо сочетается с акустическим импедансом металла, обладает высокой чувствительностью и сильным проникновением.
Высокое разрешение вблизи поверхности, малые слепые зоны
Более высокая чувствительность может быть достигнута в диапазоне фокусных расстояний.

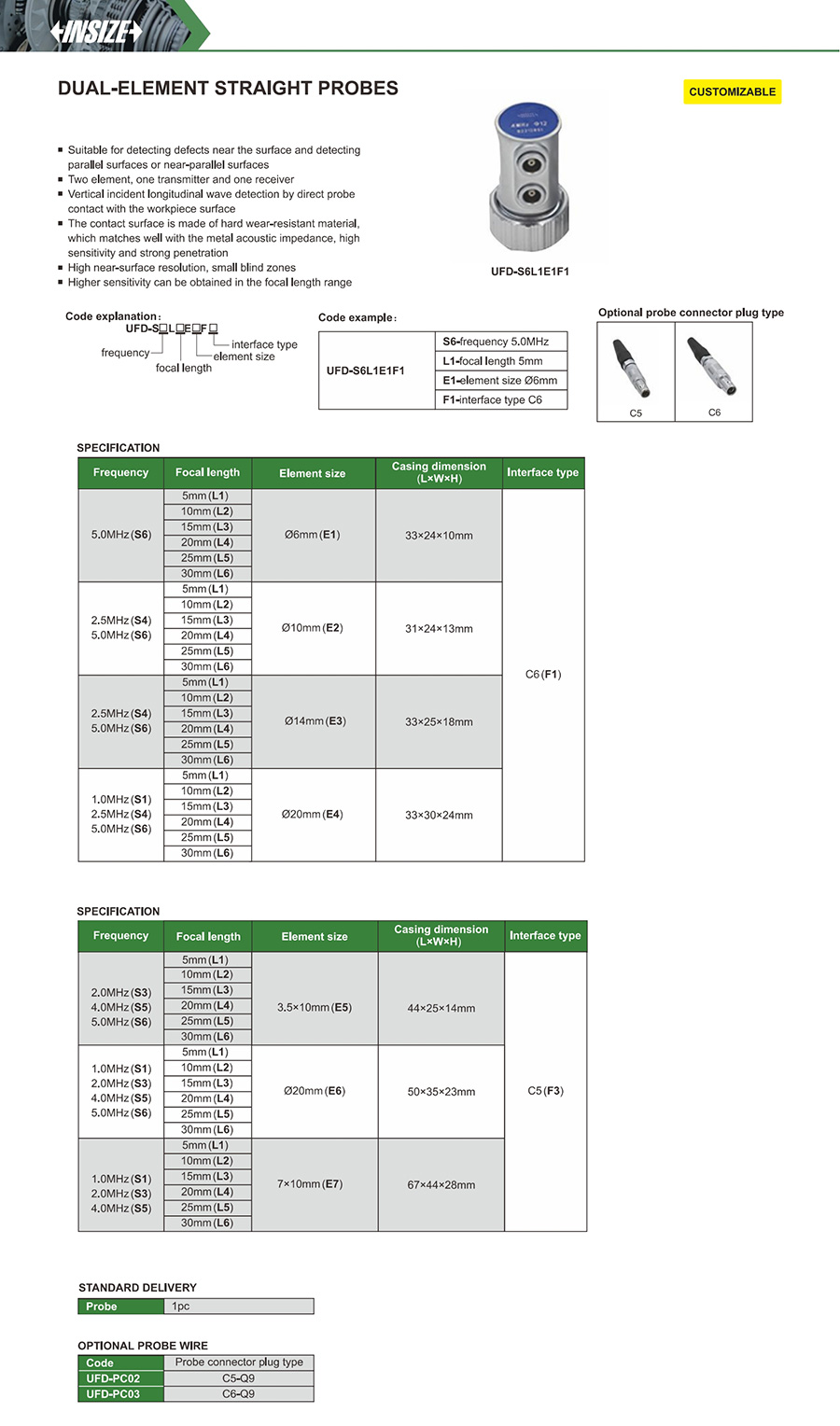

| Код | Частота | Фокусное расстояние | Размер элемента | Тип интерфейса |
|---|---|---|---|---|
| UFD-S□L□E□F□ | 5.0MHz (S6) | 5mm (L1), 10mm (L2), 15mm (L3), 20mm (L4), 25mm (L5), 30mm (L6) | Ø6mm (E1) | C6 (F1) |
| UFD-S□L□E□F□ | 2.5MHz (S4), 5.0MHz (S6) | 5mm (L1), 10mm (L2), 15mm (L3), 20mm (L4), 25mm (L5), 30mm (L6) | Ø10mm (E2) | C6 (F1) |
| UFD-S□L□E□F□ | 2.5MHz (S4), 5.0MHz (S6) | 5mm (L1), 10mm (L2), 15mm (L3), 20mm (L4), 25mm (L5), 30mm (L6) | Ø14mm (E3) | C6 (F1) |
| UFD-S□L□E□F□ | 1.0MHz (S1), 2.5MHz (S4), 5.0MHz (S6) | 5mm (L1), 10mm (L2), 15mm (L3), 20mm (L4), 25mm (L5), 30mm (L6) | Ø20mm (E4) | C6 (F1) |
| UFD-S□L□E□F□ | 1.0MHz (S1), 2.0MHz (S3), 4.0MHz (S5) | 5mm (L1), 10mm (L2), 15mm (L3), 20mm (L4), 25mm (L5), 30mm (L6) | 7×10mm (E7) | C5 (F3) |
