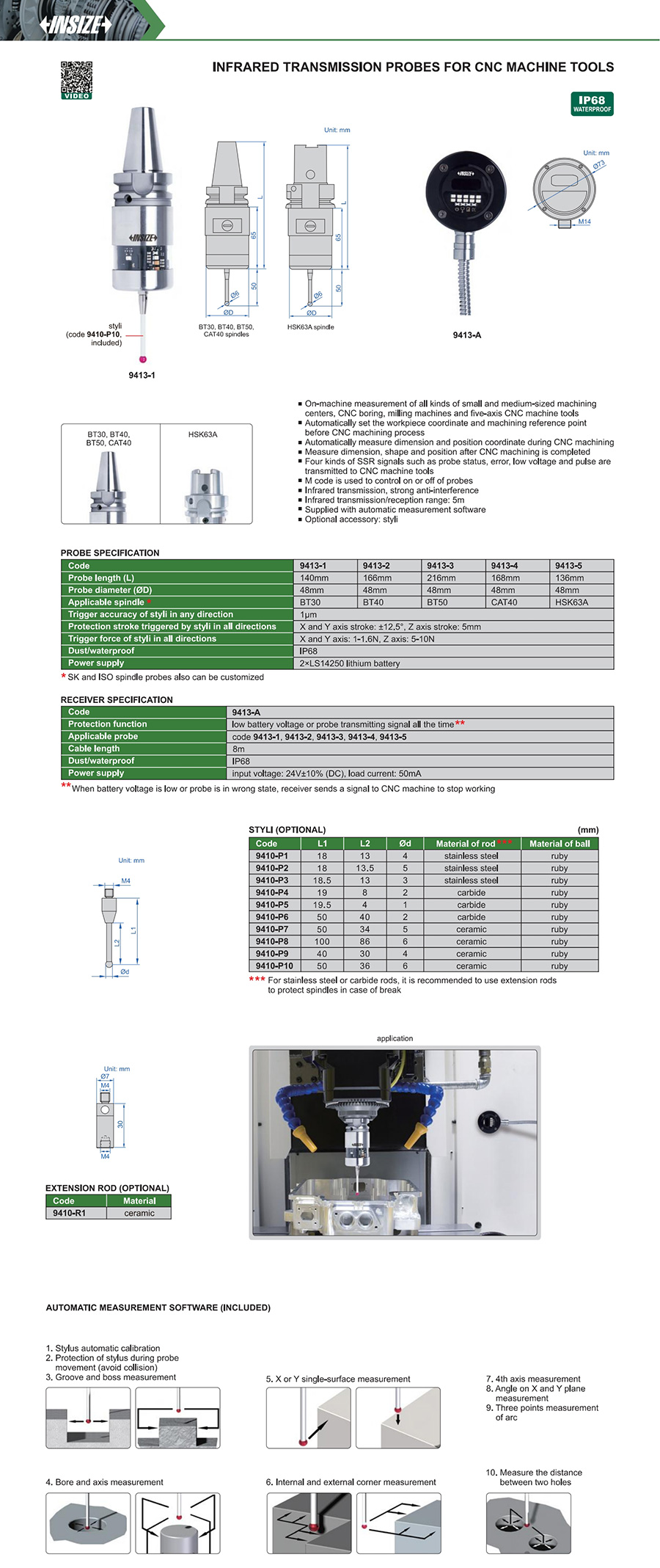

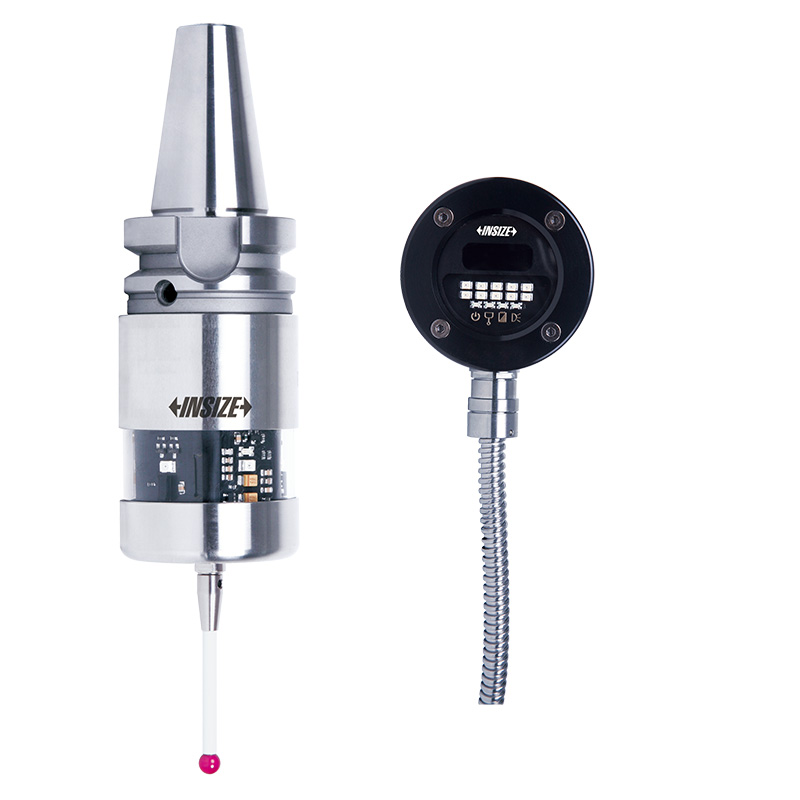

Инфракрасные измерительные щупы для станков с ЧПУ
Код: 9413
Проведение замеров непосредственно на станках всех типов: малых и средних обрабатывающих центров, расточных и фрезерных станков с ЧПУ, а также пятиосевых станков с ЧПУ.
Автоматическая установка координат заготовки и опорной точки обработки перед началом процесса обработки на станке с ЧПУ.
Автоматическое измерение размеров и координат положения во время обработки на станках с ЧПУ.
Измерьте размеры, форму и положение после завершения обработки на станке с ЧПУ.
Четыре типа сигналов твердотельных реле (SSR): состояние датчика, ошибка, низкое напряжение и импульс — передаются на станки с ЧПУ.
| Код | Защитный удар | Сила срабатывания | Применимый шпиндель | Точность спускового крючка |
|---|---|---|---|---|
| 9413-1 | X and Y axis stroke: ±12.5°, Z axis stroke: 5mm | X and Y axis: 1-1.6N, Z axis: 5-10N | BT30 | 1µm |
| 9413-2 | X and Y axis stroke: ±12.5°, Z axis stroke: 5mm | X and Y axis: 1-1.6N, Z axis: 5-10N | BT40 | 1µm |
| 9413-3 | X and Y axis stroke: ±12.5°, Z axis stroke: 5mm | X and Y axis: 1-1.6N, Z axis: 5-10N | BT50 | 1µm |
| 9413-4 | X and Y axis stroke: ±12.5°, Z axis stroke: 5mm | X and Y axis: 1-1.6N, Z axis: 5-10N | CAT40 | 1µm |
| 9413-5 | X and Y axis stroke: ±12.5°, Z axis stroke: 5mm | X and Y axis: 1-1.6N, Z axis: 5-10N | HSK63A | 1µm |
