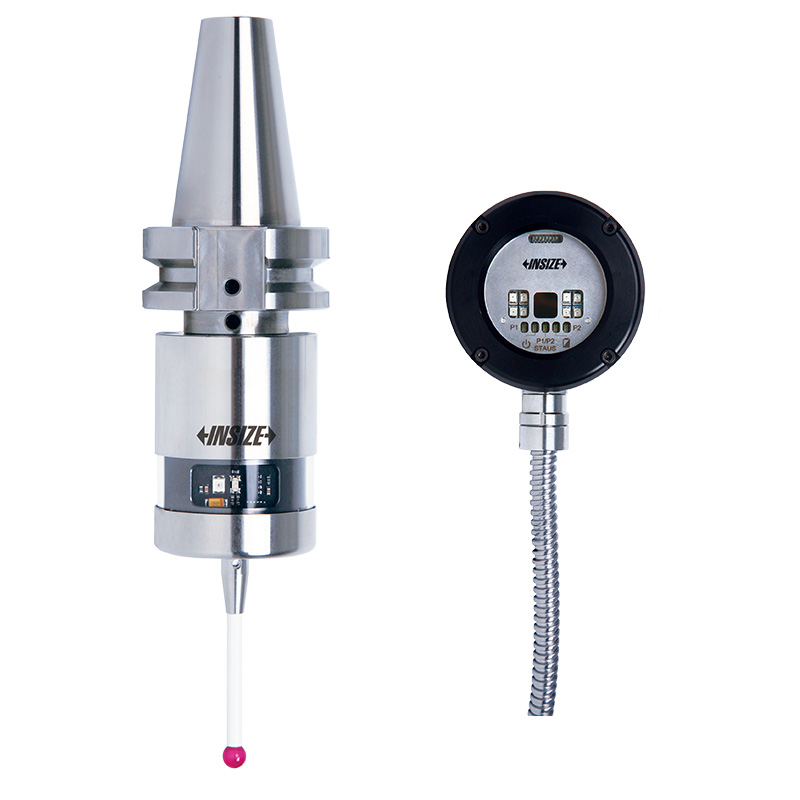

Инфракрасные измерительные щупы для станков с ЧПУ (могут использоваться в сочетании с устройством установки нуля с инфракрасным излучением)
Код: 9414
Проведение замеров непосредственно на станках всех типов: малых и средних обрабатывающих центров, расточных и фрезерных станков с ЧПУ, а также пятиосевых станков с ЧПУ.
Автоматическая установка координат заготовки и опорной точки обработки перед началом процесса обработки на станке с ЧПУ.
Автоматическое измерение размеров и координат положения во время обработки на станках с ЧПУ.
Измерьте размеры, форму и положение после завершения обработки на станке с ЧПУ.
Четыре типа сигналов твердотельных реле (SSR): состояние датчика, ошибка, низкое напряжение и импульс — передаются на станки с ЧПУ.

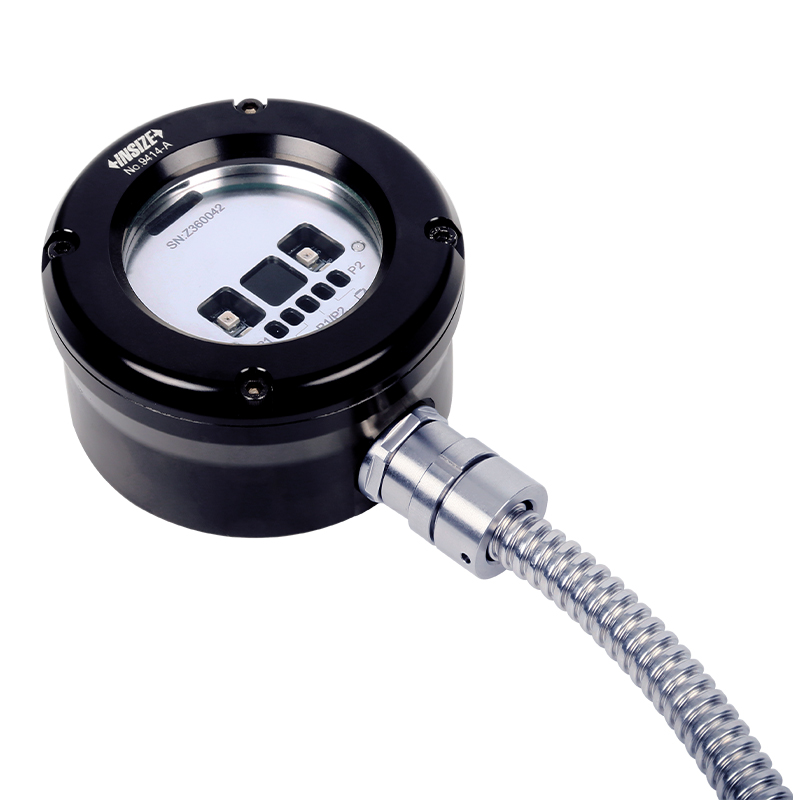

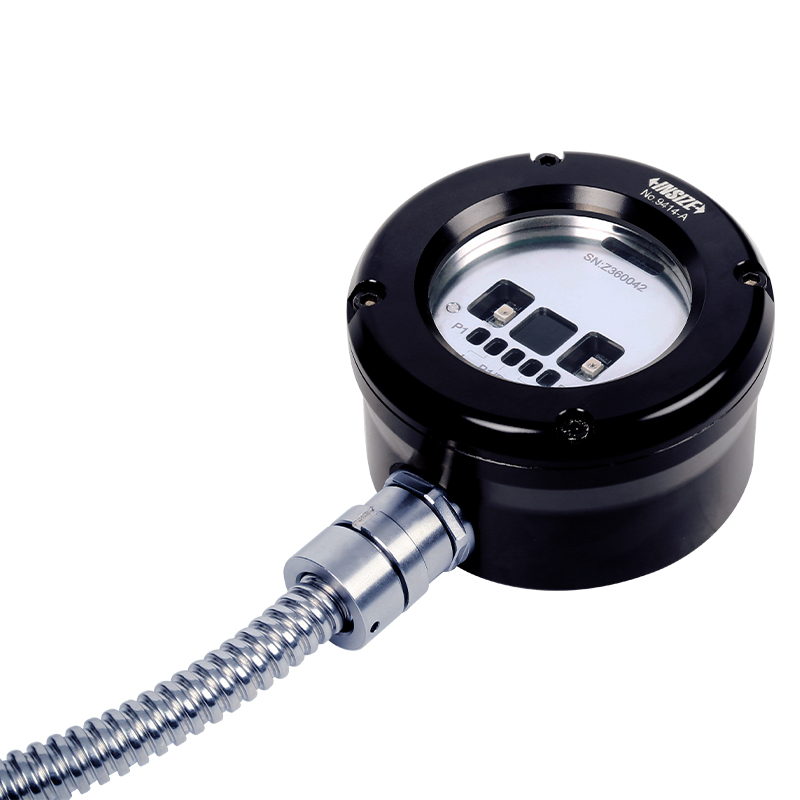

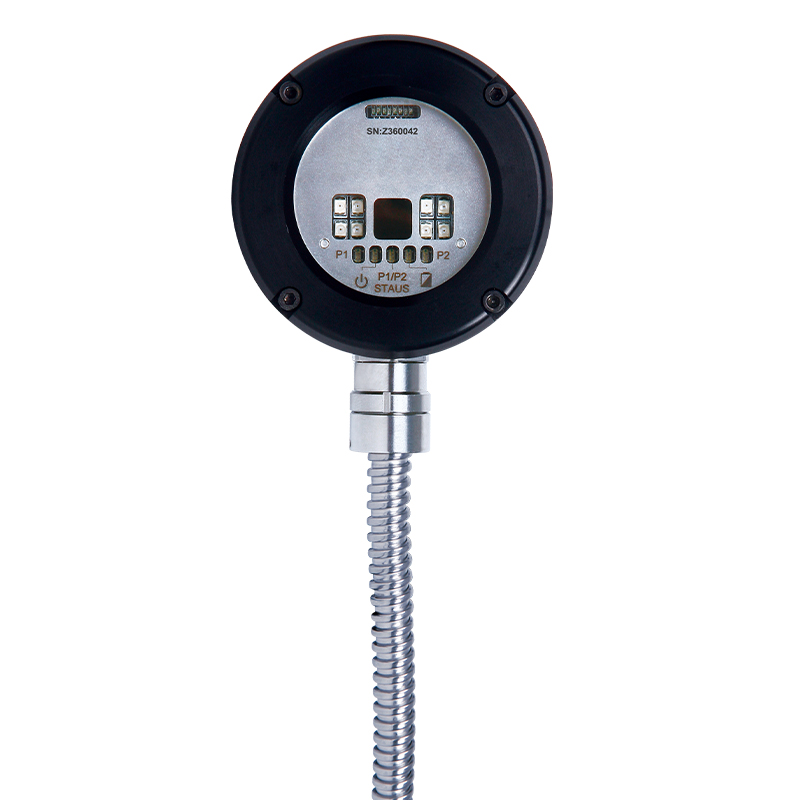

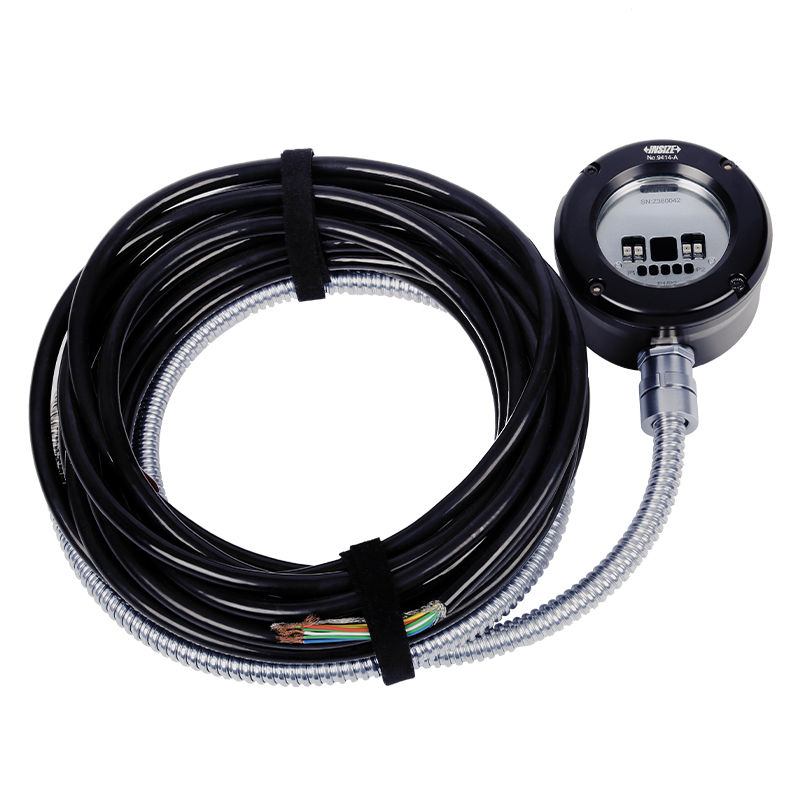

Рабочее состояние может отображаться на светодиодном индикаторе приемника.
| Код | Защитный удар | Сила срабатывания | Применимый шпиндель | Точность спускового крючка |
|---|---|---|---|---|
| 9414-1 | X and Y axis stroke: ±12°, Z axis stroke: 5mm | X and Y axis: 0.5-1N, Z axis: 7.5N | BT30 | 1µm |
| 9414-2 | X and Y axis stroke: ±12°, Z axis stroke: 5mm | X and Y axis: 0.5-1N, Z axis: 7.5N | BT40 | 1µm |
| 9414-3 | X and Y axis stroke: ±12°, Z axis stroke: 5mm | X and Y axis: 0.5-1N, Z axis: 7.5N | BT50 | 1µm |
| 9414-4 | X and Y axis stroke: ±12°, Z axis stroke: 5mm | X and Y axis: 0.5-1N, Z axis: 7.5N | CAT40 | 1µm |
| 9414-5 | X and Y axis stroke: ±12°, Z axis stroke: 5mm | X and Y axis: 0.5-1N, Z axis: 7.5N | HSK63A | 1µm |

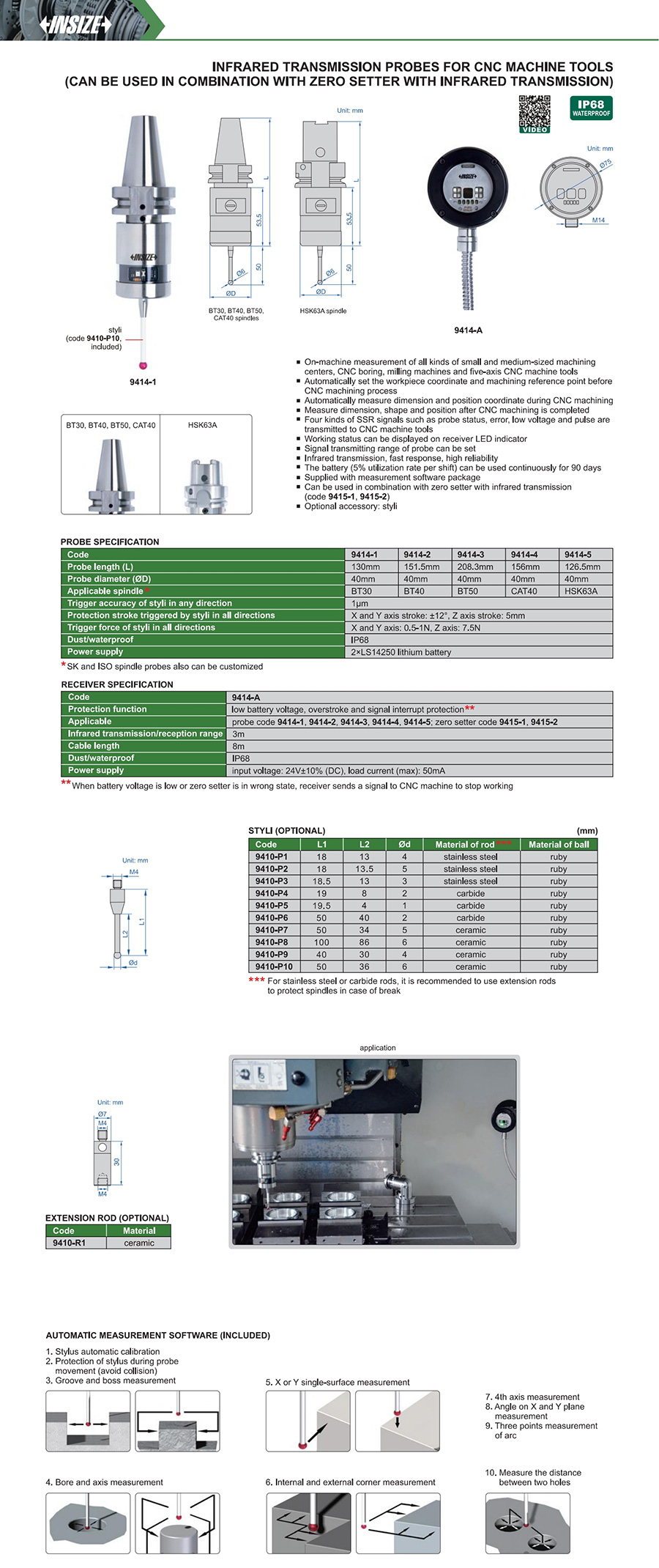

Ознакомьтесь с полными техническими
