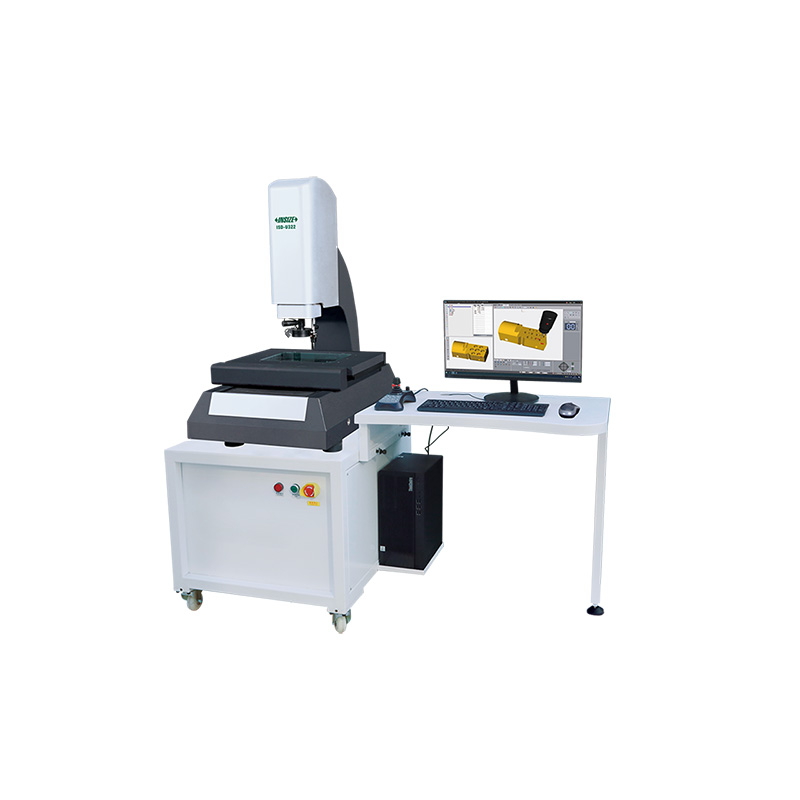

Системы визуального измерения с ЧПУ для композитных 2D+3D изображений
Код: ISD-U Series
Моторизованный объектив с зумом
Можно импортировать 3D-чертежи.
Визуальное измерение и измерение с помощью зонда могут выполняться в одной и той же программе.
Гранитная платформа, колонны и сцена обеспечивают большую устойчивость.
Двойная замкнутая система управления движением, обеспечивающая точное позиционирование при высокоскоростном перемещении.
Сервомотор управления Panasonic
| Код | Диапазон | Точность | Разрешение | Повторяемость | Увеличение | Максимальная нагрузка |
|---|---|---|---|---|---|---|
| ISD-U322 | 300×200×200mm | vision:≤(2+L/200)μm, probe:≤(3+L/200)μm | 0.5μm | 1.5μm | 36X~210X (on 21.5'' monitor) | 20kg |
| ISD-U432 | 400×300×200mm | vision:≤(2+L/200)μm, probe:≤(3+L/200)μm | 0.5μm | 1.5μm | 36X~210X (on 21.5'' monitor) | 30kg |
| ISD-U532 | 500×300×200mm | vision:≤(2+L/200)μm, probe:≤(3+L/200)μm | 0.5μm | 1.5μm | 36X~210X (on 21.5'' monitor) | 35kg |
| ISD-U542 | 500×400×200mm | vision:≤(2+L/200)μm, probe:≤(3+L/200)μm | 0.5μm | 1.5μm | 36X~210X (on 21.5'' monitor) | 35kg |
Ознакомьтесь с полными техническими
характеристиками продукта
